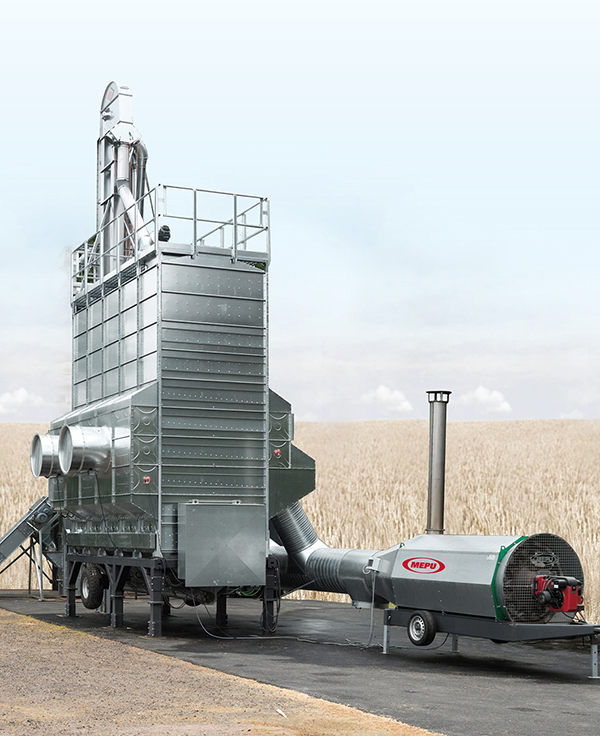

Didelės M4 ir M5 serijos Mepu džiovyklos — patikimam ir kokybiškam grūdų džiovinimui

Patikimumas ir naudojimo paprastumas - kriterijai, į kuriuos buvo sutelktas dėmesys kuriant naują, praktišką Mepu M4 ir M5 džiovyklų seriją.

M4 ir M5 serijos džiovyklos paremtos laiko patikrinta Mepu nepertraukiamo džiovinimo džiovyklų technologija. Ši pažangi džiovinimo technologija užtikrina kokybišką, greitą, energiją taupantį rezultatą.


Džiovykla, katilas ir priėmimo duobė gali būti išdėstyti įvairiai pagal poreikį

Naujoji M4 ir M5 serija - tai universalus pilnavertis sprendimas, kai džiovykla, katilas, priėmimo duobė gali būti išdėstomi pagal kliento pageidavimą. M4 ir M5 serijos džiovyklos sukurtos ir gaminamos Suomijoje.

Atsisiųsti lankstinuką PDF

Gaminio savybės

1. Apatinis konusas ir sraigtinis transporteris

Didelis nuolydis ir lygios konuso sienelės užtikrina, kad grūdai lengvai byrėtų ant sraigtinio transporterio. Bokšto konusą lengva išvalyti dėka 6 lengvai atidaromų liukų. 8 colių sraigtas našiai transportuoja grūdus. Platus tarpas tarp sraigto ir sienelių garantuoja, kad grūdai nebus traiškomi. Apatinis dangtis lengvai atidaromas ir naudojamas išvalymui. Galima apatinį dangtį papildomai užsakyti su greitomis užsegimo jungtimis.

2. Padavimo - dozavimo mechanizmas

15 reguliuojamų greičio dozavimo ritinėlių patikimai ir tiksliai dozuoja grūdus bet kokiomis sąlygomis. Greitam ir lengvam mechanizmo išvalymui įrengti atidaromi liukai. Grūdai, patekę į oro kanalus, abiejose džiovyklos pusėse grąžinami atgal į dozavimo mechanizmą.

3. Oro kanalai

Vidinės oro kanalų sienelės lygios, grūdai juose nesusikaupia, todėl reikalinga tik minimali priežiūra. Dideli išvalymo liukai palengvina džiovyklos priežiūros darbus.


4. Džiovinimo sekcijos

Srautų maišymo principu išdėstytos džiovinimo sekcijos efektyviai sumaišo orą ir grūdus, dėka to pasiekiamas tolygus ir energiją taupantis džiovinimas. Dėl lygių sienelių džiovinimo sekcijos išlieka švarios.

5. Grūdų bunkeris

Net ir esant drėgnoms oro sąlygoms grūdai tolygiai slenka į džiovinimo sekcijas dėka tvirtų, lygių bunkerio sienelių.


6. Elevatorius

Džiovykla užpildoma ir iškraunama efektyvaus ir tylaus (80 arba 100t / val) kaušinio elevatoriaus pagalba. Elevatoriaus viršuje įmontuotas 3-jų padėčių skirstytuvas, kurio pagalba galima nukreipti grūdus į džiovyklą ar kita norima kryptimi.

7. Pirminis valymas su skleistuvu

Pirminis valymas išvalo grūdus nuo šiukšlių, o įmontuotas skleistuvas paskleidžia grūdus tolygiai bunkeryje.

8. Ašiniai ventiliatoriai

Oras cirkuliuojamas energiją taupančių ašinių ventiliatorių pagalba.



9. Rėmas

Džiovykla sumontuota ant tvirtų plieninių sijų rėmo. Dirbant, džiovykla turi tvirtai stovėti ant pagrindo. Komplektacijoje standartiškai yra atraminės kojos. Vilkimo sija lengvai nuimama kad taupyti vietą.


10. Šilumos šaltinis

Vakuuminis šildymo katilas taupiai naudoja energiją. Esant poreikiui, galima montuoti tiesioginio degimo dujų katilą.

11. Valdymo skydas

Paprastai ir suprantamai suprojektuotas valdymo skydas standartinėje komplektacijoje.

Jo pagalba džiovyklos procesai lengvai valdomi. Kaip papildoma įranga, galimi ir sudėtingi, integruoti sprendimai.

Papildoma įranga

• Didelis skirtingų priėmimo duobių asortimentas
• Tiesioginio degimo dujų degikliai
• Išcentriniai ventiliatoriai
• Dulkių nutraukimo įranga elevatoriui ir išcentriniams ventiliatoriams
• Valdymo įranga sudėtingoms, integruotoms sistemoms
• Greito užsegimo apatinis dangtis

Modelis	M5-38	M5-51	M5-63	M5-71	M5-79
Įrenginio aukštis A [m]	7,2	8,7	10,2	11,2	12,2
Įrenginio plotis C [m]	3,6	4,1	4,1	4,1	4,1
Grūdų talpa [m³]	38	50,6	63,3	71,1	78,9
Džiovinimo sekcijų talpa [m³]	23,4	31,2	39	46,8	54,6
Viršutinio bunkerio talpa [m³]	14,6	19,4	24,3	24,3	24,3
Norijos našumas [t / h]	80	80	100	100	100
Norijos aukštis [m]	12	13,5	15	16	17
Rekomenduojami šildymo katilai [kW]	750	750	1 000	1 000	2 x 750
Naudojama el. srovė džiovinimo metu, standartinei komplektacijai [A]	46,5	57,3	61,3	74,3	90,1

Grūdų tūris skaičiuotas esant 18% drėgnumui. Esant didesniam drėgnumui, užpildymo tūriai dėl plėtimosi efekto mažesni. Reikšmės teorinės, jos nežymiai gali skirtis priklausomai nuo aplinkos parametrų ir javų savybių.
