Grūdų džiovyklos
K serija

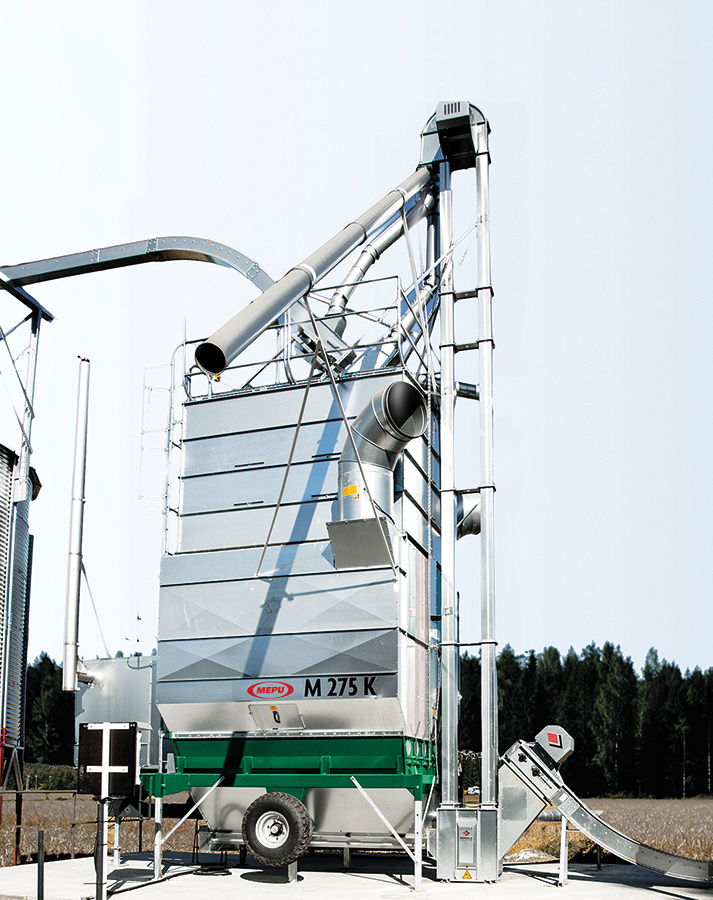

K serijos mobilios džiovyklos — ekonomiškam ir našiam grūdų džiovinimui
K serijos Mepu džiovyklos yra ekonomiškos, našios, greitai įrengiamos su karšto oro grūdų džiovinimo sekcijomis. Džiovyklos lengvai perkeliamos iš vienos darbo vietos į kitą.
K serijos mobilią džiovyklą sudaro džiovinimo sekcijos, elevatorius, pirminio valymo įrenginys, katilas, ritinėlių tipo dozavimo mechanizmas ir konusinė apatinė dalis.
Greitai įrengiamos be papildomų išlaidų
Mobilių džiovyklų privalumai - tai nedidelė įrangos kaina, greitas paleidimas, džiovinimo efektyvumas, nedidelis įrangos aukštis.
Efektyvios esant sunkioms sąlygoms
Aukšto technologinio lygio džiovyklos turi tolygų džiovinimo efektyvumą ir esant sunkioms sąlygoms ar ypač drėgniems grūdams. Šios džiovyklos tinka džiovinti tiek įvairius grūdus, tiek smulkias sėklas. Dozavimo mechanizmas reguliuojamas dažnio keitiklio pagalba.
K serijos džiovyklos daug dešimtmečių sėkmingai parduodamos ne tik Suomijoje, bet is už jos ribų, dažnai jos dirba sąlygomis, sunkesnėmis nei Suomijoje.
Atsisiųsti lankstinuką PDF
Gaminio sąvybės
1. Elevatorius
Galingas Skandia kaušinis 60 t / val elevatorius - tylus, patikimas. Tiesioginė pavara, našiam ir švelniam grūdų perkrovimui.
2. Pirminis valymas, skleistuvas, apatinis ištraukimo ventiliatorius
Visi modeliai aprūpinti didelio našumo tiesioginės pavaros pirminiu valymu. Skleistuvo diskas tolygiai paskleidžia grūdus džiovykloje. Apatinis ventiliatorius pašalina dulkes ir drėgmę.
3. Pavyzdžių paėmimas
Pavyzdžių paėmimo vieta leidžia kontroliuoti džiovinimo procesą.
4. Oro išmetimo kanalai
Modeliams M 180k - M 205k kanalų diametras Ø500mm, modeliams M 240k - M 420k kanalų diametras Ø630mm.
5. Grūdų bunkeris
Grūdai šildomi plečiasi. Vėliau grūdams džiūstant, jų tūris mažėja. Grūdų bunkerio dydis taip parinktas, kad atitiktų grūdų tūrį bet kokiomis sąlygomis. Pagamintas iš karštu būdu cinkuoto plieno lakštų.
6. Džiovinimo sekcijos
Džiovinimo sekcijos yra taip vadinamos “smailaus” sijų tipo sekcijos, kurios yra lygiagrečios vienai kitai. Karštas oras paduodamas į centrinę dalį tarp sekcijų, sumažinant šilumos nuostolius. Standartiškai džiovyklos turi sklendes, kad būtų galima džiovinti nepilnai užpildytą džiovyklą. Visa džiovinimo sekcijų struktūra iš cinkuoto plieno.
7. Dozavimo - padavimo mechanizmas
Visi modeliai aprūpinti reguliuojamo greičio dozavimo ritinėliais su papildomomis sklendėmis. Didelio kampo dozavimo konusai užtikrina tolygią ir patikimą grūdų cirkuliaciją bet kokiomis sąlygomis. Džiovyklos tinkamos džiovinti ir smulkias sėklas.
8. Apatinis konusas
Nuožulnios apatinio konuso sienelės užtikrina grūdų byrėjimą bet kokiomis sąlygomis. Ištraukimo ventiliatorius pašalina dulkes ir susikaupusią drėgmę. Grūdai byra ant apatinio sragtinio stransporterio, kuris lengvai išvalomas atidarius dangtį.
9. Šildymo katilai ir elektros įranga
Energiją taupančių Mepu katilų galingumas - nuo 210 iki 500kW. Pakankamai šilumos ir oro srauto net sudėtingomis sąlygomis. Elektros įranga ir automatikos sistemos sumontuotos gamykloje. Džiovinimo procesą tiksliai kontroliuoja elektroniniai termostatai. Prijunkite elektros kabelį, kuro žarneles ir džiovykla parengta darbui. Grūdų cirkuliacijos greitis reguliuojamas belaipsniškai dažnio keitiklio pagalba.
10. Rėmas
Visį įrengimai sumontuoti ant tvirtų sijų rėmo. Esant būtinybei, džiovykla gali būti perkelta į kitą vietą. Naudojant džiovyklą, atraminės kojos (standartinė įranga) turi būti nuleistos. Vilkimo sija lengvai nuimama, taupoma vieta.
Papildoma įranga
- Didelis skirtingų priėmimo duobių pasirinkimas
- Svarstyklės
- GSM sąsaja
- Kanaliniai ištraukimo ventiliatoriai
- Mechaniniai arba elektra valdomi 2-, 3-, 6-, ir 8- krypčių elevatoriaus skirstytuvai
- Elevatoriaus apžiūros aikštelė ir kopėčios
- Galimybė rinktis didesnės talpos bunkerį
- Laiptelių prailginimas

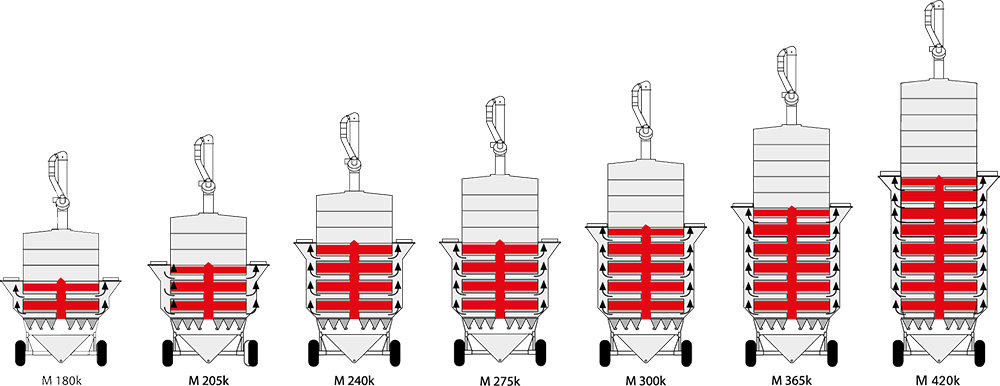

| Modelis | M180k | M205k | M240k | M275k | M300k | M365k | M420k |
|---|---|---|---|---|---|---|---|
| Plotis (transportavimo / darbinis) [m] | 3,14/3,87 | 3,14/3,87 | 3,14/3,87 | 3,14/3,87 | 3,14/3,87 | 3,14/3,87 | 3,14/3,87 |
| Transportavimo ilgis [m] | 6,23 | 6,23 | 6,23 | 6,23 | 6,23 | 6,23 | 6,23 |
| Transportavimo aukštis [m] | 4,25 | 4,25 | 4,25 | 3,85 | 3,85 | 3,85 | 3,85 |
| Darbinis ilgis (maks / min) [m] | 8,08/6,85 | 8,08/6,85 | 8,08/6,85 | 8,08/6,85 | 8,08/6,85 | 8,08/6,85 | 8,08/6,85 |
| Įrenginio aukštis (iki stogo) [m] | 4,3 / 4,6 | 4,8 / 5,1 | 5,5 / 5,8 | 6,3 | 6,8 | 8 / 9,7 | 9,7 |
| Norijos aukštis [m] | 8,25 | 8,75 | 9,5 | 10 | 10,5 | 11,75 | 13,5 |
| Grūdų talpa [m3] | 16,3 | 18,4 | 21,6 | 25,1 | 27,2 | 33,9 | 39,4 |
| Min. grūdų užpildymas [m3] | 3,5 | 6,2 | 6,2 | 6,2 | 6,2 | 6,2 | 12 |
| Įrenginio svoris [t] | 5 | 6 | 7 | 7,5 | 8 | 8,5 | 9,4 |
| Rekomenduojami šildymo katilai [kW] | 250 / 300 | 250 / 400 | 310 / 400 | 400 | 500 | 500 | 500 |
| Saugiklis, standartinei komplektacijai [A] | 25 | 32 | 32 | 32 | 50 | 50 | 50 |
| Elektros galia, standartinei komplektacijai [kW] | 11 / 17.75 | 15 / 17.75 | 21.25 | 22 | 25.55 | 26.55 | 27.55 |
Grūdų tūris skaičiuotas esant 18% drėgnumui. Esant didesniam drėgnumui, užpildymo tūriai dėl plėtimosi efekto mažesni. Reikšmės teorinės, jos nežymiai gali skirtis priklausomai nuo aplinkos parametrų ir javų savybių.
